Oprawy do żarówek zwieszakowe typu OG-200
Oprawy te są przeznaczone do oświetlania ogólnego pomieszczeń przemysłowych i rolniczych o przeciętnym zapyleniu i wilgotności oraz do oświetlania terenów otwartych, wiat itp. Korpus oprawy jest wykonany z blachy stalowej, odbłyśnik zaś z blachy aluminiowej.
Dane techniczne
Napięcie znamionowe 230 V
Źródło światła — żarówka 200 W
Sprawność świetlna 0,8
Stopień zabezpieczenia przed wpływami zewnętrznymi IP20
Klasa ochronności I
Oprawy są produkowane w trzech rodzajach:
— do zawieszania na haku, h = 320 mm,
— z puszką przyłączeniową do zawieszania na haku, h = 350 mm,
— z puszką przyłączeniową do zawieszania na linie, h = 380 mm.
Szkic oraz krzywą rozsyłu światłości oprawy przedstawiono na rysunku.

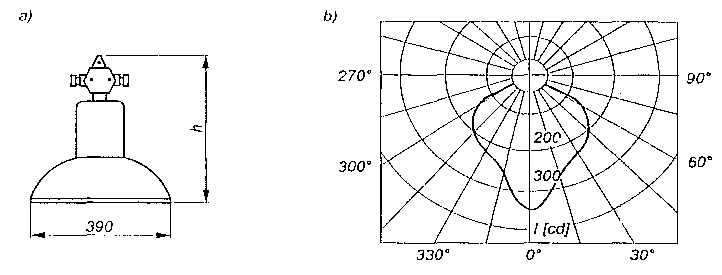

Oprawa do żarówek typu OG-200: a) szkic oprawy, b) krzywa rozsyłu światłości.
